CK-WX9000
固定式表面无线倾角仪
操作使用手册
常州常科土木工程仪器有限公司
2
/
6
声明
本文件所含信息归常州常科土木工程仪器有限公司所有,文件中所有
信息、数据、设计以及所含图样均属常州常科土木工程仪器有限公司所有,
未经常州常科土木工程仪器有限公司书面许可,不得以任何形式(包括影
印或其他任何方式)翻印或复制,间接或直接透露给外界个人或团体。
本仪器的安装、维护、操作需由专业技术人员进行,常州常科土木工
程仪器有限公司对本产品拥有更改的权利,产品更改信息恕不另行通知。
3
/
6
目录
一、产品简介
.........................................................................................................
4
二、主要技术指标
................................................................................................
5
三、安装方式
.........................................................................................................
6
4
/
6
一、产品简介
①CK-WX9000 型固定式表面无线倾角仪适应于桥梁桥墩、高层建筑、古
建筑、高塔高楼、大坝、边坡、矿井和开挖面等工程结构的倾斜变形监测,
倾角仪固定在被监测结构上,可在水平或者垂直方向进行监测。
②内置高精度差分转换器,通过滤波算法,可测量结构倾斜变形角度
值。由于内置了高精度数字温感器,所以输出角度在工作温度范围内都得
到了再次修正,保证产品在高低温环境下的高重复性。性能可靠稳定,扩
展性好,适合应用于各种恶劣环境。
③采用超低功耗技术,内置大容量电池,一天24小时每小时采集1次的
频次,至少可以工作4年以上,如果采集数据集合发送,工作时间更长。
④安装方便,使用简单,体机小巧,免布线,采用铝合金封装壳体,
抗外界电磁干扰。
⑤采用LTE CAT1无线传输方案,适应性强,每个无线倾角仪独立工作,
互不影响;具备远程控制与管理功能。

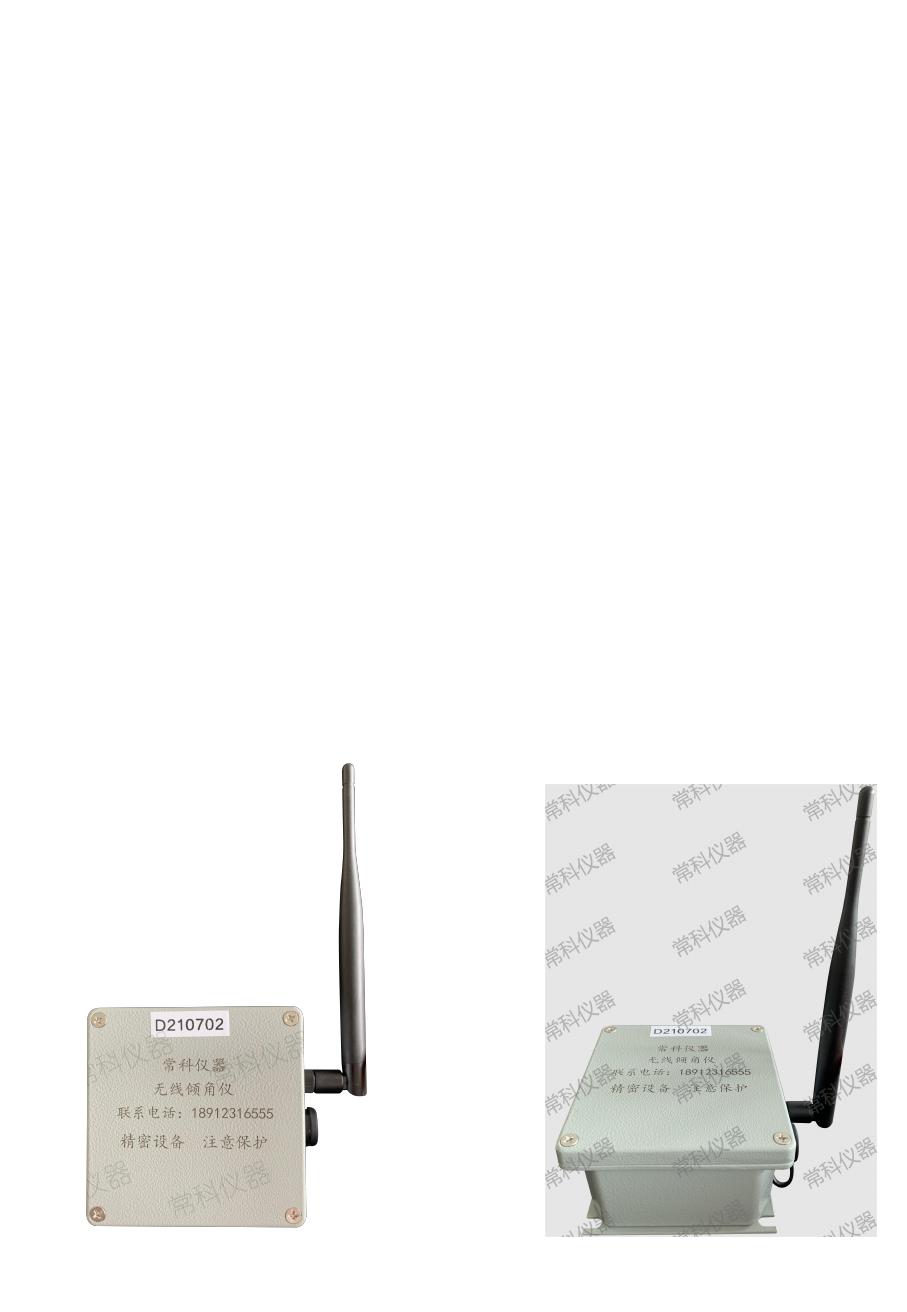

图 1:固定式表面无线倾角仪
5
/
6
二、主要技术指标
量程
±10°/±90°(可选)
测量轴
X、Y、Z 轴
精度(°)
0.005(±10°)
分辨率(°)
0.0001
平均无故障工作时间
≥30000 小时/次
耐冲击
>20000g
工作温度
-40~+85℃
工作电流
50mA
待机
3.8μA
封装壳体防护等级
IP66
零点温度漂移
(-40℃~+85℃)
±0.005℃/℃
