如何构建一套立体的应急通信保障体系

如何构建一套立体的应急通信保障体系

01

背景介绍

核心痛点

02

方案介绍

分布式直连卫星应急救援系统

03

案例应用

真实场景赋能

04

创新优势

核心技术、创新点

05

总结

引领应急通信新时代

目录

01 背景介绍-灾前、灾时、灾后核心痛点

断网

断电

断路

洪水、暴雪、地震、台风

恐怖袭击、网络攻击、报复社会

大面积停电、交通瘫痪、网络中断

战争、地区冲突、经济危机、社会动乱

灾难发生时，受灾地区需要快速、稳定的通信手段来组

织救援、协调行动，而传统设备无法提供有效的通信方

案。

灾难发生后，向上级部门报告灾情、与外界救援力量沟

通，都需要可靠的通信手段。传统设备在极端环境下对

外联络能力受限，无法保障信息及时传递。

受灾后

受灾时

灾难发生前，现阶段应急通信设备因部署方式和成本等问

题仍未解决最底层群众的通信问题，亟需一种操作简单，

部署灵活和使用成本低的终端来解决。

受灾前

应急理念：应对断网、断电、断路极端环境，坚持灾前重预防、灾时快救援、灾后强统筹；

灾前筑牢体系根基：既要保障系统稳定可用，又要控制资源成本；

灾时快速打通通信链路：打破消息壁垒，抢抓救援黄金时间；

灾后统一指挥：统筹各方力量，有序推进应急处置与恢复工作。

领导决策者

信息模糊：“灾情到底怎么样？无准

确有效数据，无现场画面”

指挥失灵：“救援人员在哪？物资在

哪？调度成难题”

受灾群众

求救无门：“谁能来救我？通讯中断

无法呼救”

信息匮乏：“外面怎么样？孤立无援

不知动向”

01 背景介绍-三大角色面临核心痛点

面向领导者、一线救援人员、受灾群众三类核心主体；

统筹层面：缺少统一调度、决策难落地；救援一线：缺少畅通通信、协同效率低；受灾群众：缺少信息知晓、求助渠道不畅。

一线救援人员

定位困难：“幸存者在哪里？缺少精

准生命信号”

协同不畅：“队友情况如何？语音卡

顿失联风险”

02 方案介绍-三断场景下的系统化通信保障与协同方案

方案概述：“三断场景下的系统化通信保障与协同方案”以分布式直连卫星应急救援系统为核心底座，整合高速卫星通信终端、手持

移动卫星终端、抛投式应急卫星终端、自组网对讲机及三网通背包基站等多类终端设备，精准服务于指挥决策者、一线救援人员、受

灾群众三类核心人群，构建灾前预防、灾时救援指挥、灾后恢复的全链条应急通信体系。

高速卫星通信终端

手持卫星终端

抛投式卫星终端

自组网对讲机

三网通背包站

02 方案介绍-三断场景下的系统化通信保障与协同方案

灾害发生前

灾害发生后

E70

E50

U150

S02

BS01

E90分布式直连卫星救援系统

E90MP-主机

E90SS-小站

E90MS-卫星站

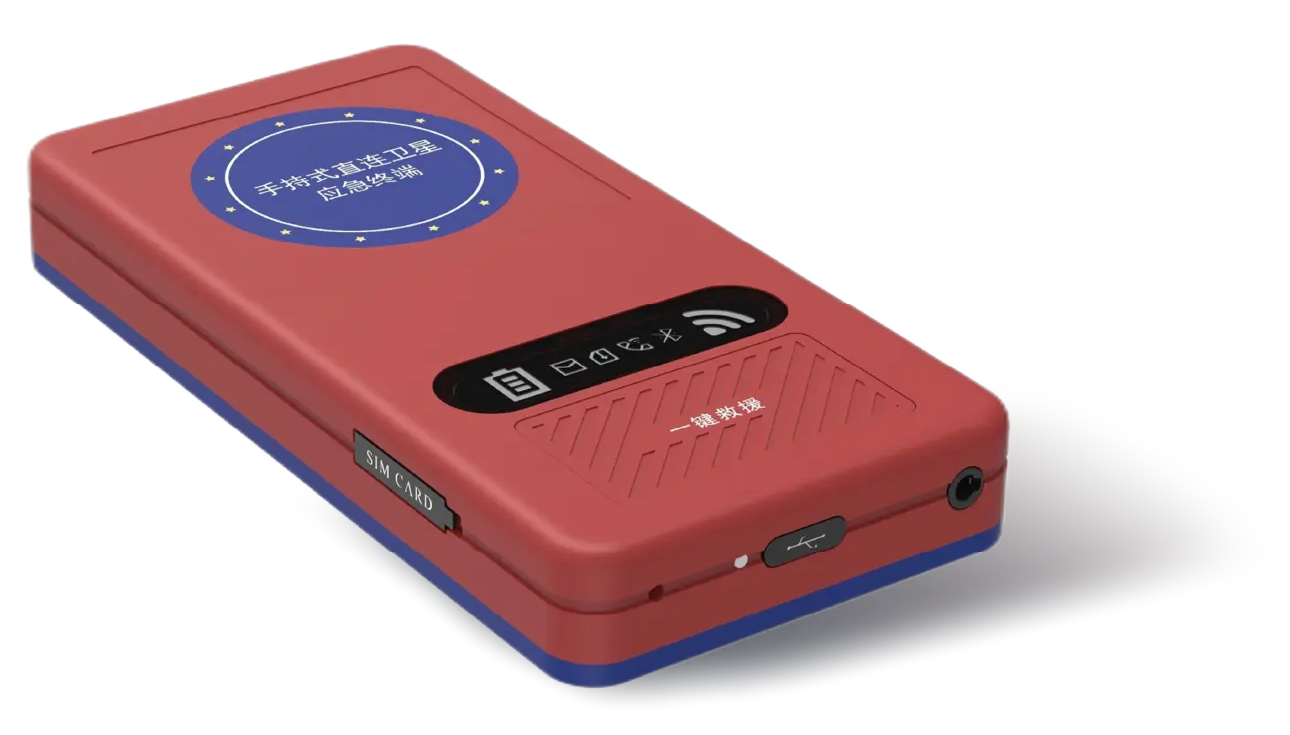

手持卫星终端（E70）

一线“生命线”，无网环境下位置

上报与指令下达，保障单兵安全。

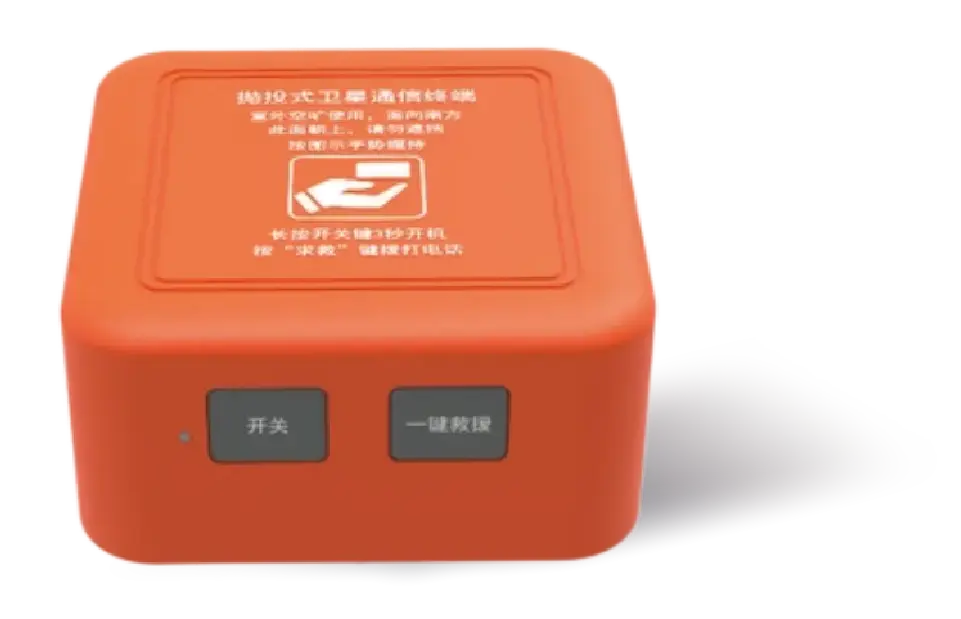

抛投式卫星终端（E50）

绝境“生命前哨”，为无法抵达的

区域快速搭建信息通道

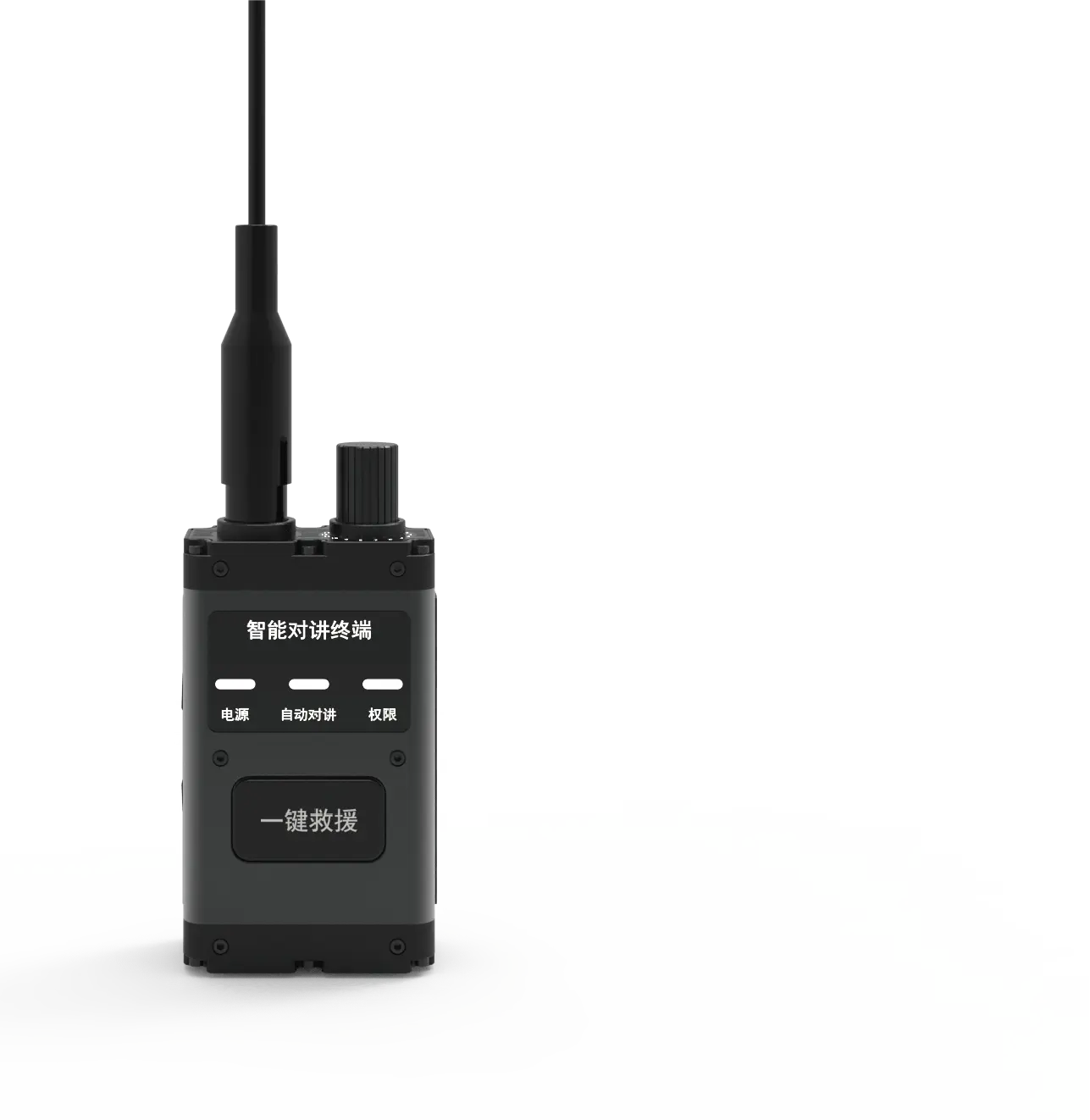

便携式无线通信终端（S02）

现场“战术神经”，多人全自动对

讲，解放双手，实现精准救援配合

。

4G三网通背包站

（BS01）

现场“移动参谋部”，配合

便携式卫星站，融合多网，

打通信息传输最后一公里。

高轨宽带卫星通信终端（U150）

后方决策“千里眼”，海量高清数

据实时回传，支撑态势感知。

02 方案介绍-分布式直连卫星应急救援系统

系统定义：分布式直连卫星应急救援系统是通过分布式架构设计，可灵活部署，方便远程维护和管理，低运维成本的全新解决方案。

在保障卫星通信可靠稳定的同时，兼顾了本地零成本无线自组网实时通信。

系统目标：为决策者、救援人员、受灾群众提供贯穿灾前、灾中、灾后的全周期通信与协同解决方案。

系统特点：灾前预防、灾时通信、资源管控、平急两用（通过人员权限控制，高权限人员可主动拨打卫星电话，低权限人员被动接听）

卫星站 (E90MS)

硬件

高增益卫星信号接入

主机 (E90MP)

硬件

多协议数据融合处理

通信站 (E90S)

硬件

大范围区域信号中转

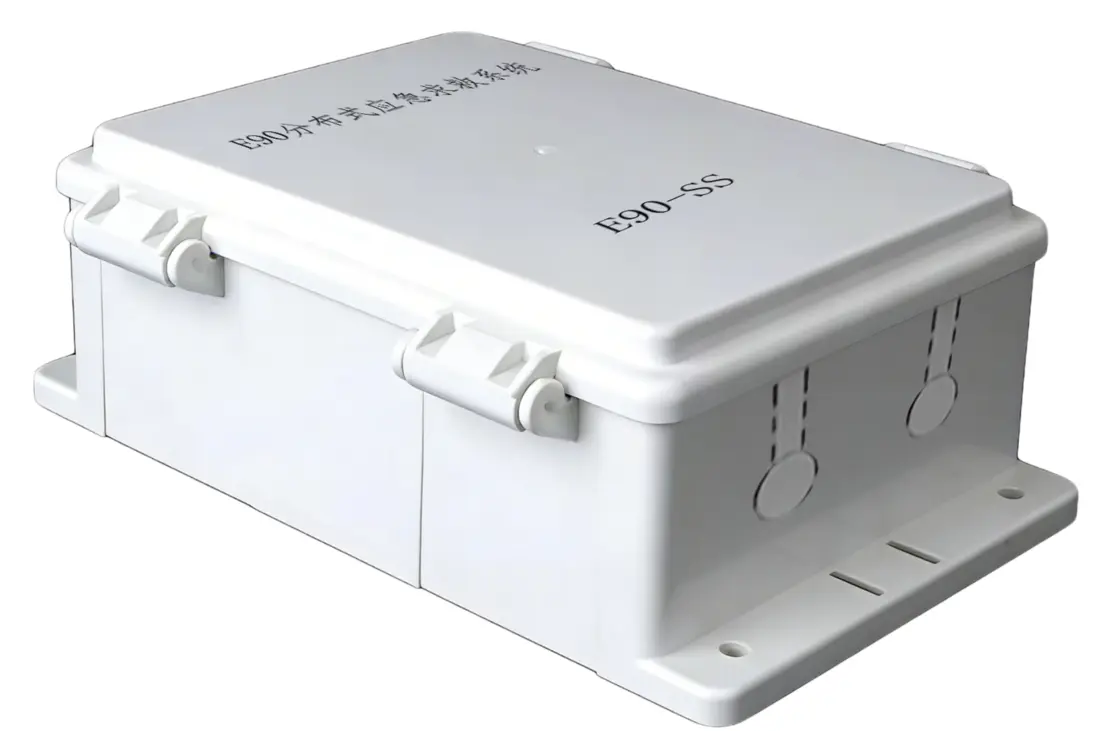

小站 (E90SS)

硬件

末端组网与信号覆盖

手机应用 (APP)

软件

员定位与即时通信

云管理平台

软件

全链路监控与指挥调度

全天候卫星通信全面守护

区别于传统手持终端，卫星站与天通

卫星保持长连接；

无需对星操作可立即拨打卫星电话发

起一键救援业务。

内部即时通信缓解基层焦虑

三断场景下地面网络失效，无需外部

网络可为基层群众提供通信；

通信方式包括：点对点语音通话、语

音留言、文字消息、图片等，方便基

层群众组织有效救援。

02 方案介绍-核心能力

系统核心能力包括全天候卫星通信全面守护、内部即时通信缓解基层焦虑、预见性运营管理模式；

02 方案介绍-系统架构

一、核心功能升级：从单一话音到多业务融合

分布式系统彻底改变了传统卫星电话以话音为主的单一模式，实现了话音、数据的多业务融合，并具备“平急两用”的强大能力，构建了一个

真正意义上的综合性应急通信网络。

传统卫星电话模式

功能单一，孤岛效应显著

●核心功能：以话音通信为绝对核心

，功能极为单一，缺乏扩展性。

●数据能力：数据传输能力薄弱，难

以支撑现代场景下的图片、语音等

多媒体需求。

分布式系统新模式

多业务融合，平急无缝切换

✔综合业务：话音、数据等多种业

务深度融合。

✔平急两用：兼顾日常与应急场景

，日常通过局域网进行通信（语音、

文字、图片等），紧急情况下通过

卫星通信，可拨打接听卫星电话。

02 方案介绍-核心亮点

传统卫星电话：高门槛的专业模式

操作复杂：功能流程繁琐，按键多，需经过专业培训才能熟练掌

握，上手难。

体验割裂：交互逻辑不符合大众日常习惯，无法与智能手机互通

，体验不佳。

分布式系统：人人可用的极简模式

极速上手：界面完全贴合用户日常APP使用习惯，10分钟内即

可轻松掌握全部功能。

全民适配：直接利用民众手中现有的海量智能手机资源，打破硬

件壁垒，真正实现全民覆盖。

二、用户体验升级：从高门槛的专业模式到人人可用的极简模式

02 方案介绍-核心亮点

分布式系统通过技术创新和管理模式优化，实现了高效、精细化的运维管理，确保了资源的最大化利用。

传统卫星电话模式

资源浪费、运维复杂

资源浪费

资源利用率低，非应急期

大量闲置

运维复杂

依赖现场专业团队，响应慢且

效率低

分布式系统新模式

云化运维、精细化运营

云化运维

支持云端化后台，实现远程

统一监控管理；包括设备离

线告警、太阳能电池板供电

异常、市电供电异常、SOS

告警等

精细化运营

按需动态分配资源，高权限可

主动使用卫星资源，低权限人

员被动使用卫星资源，实现最

大化利用

三、运维升级：从资源浪费、运维复杂到云化运维、精细化运营

02 方案介绍-核心亮点

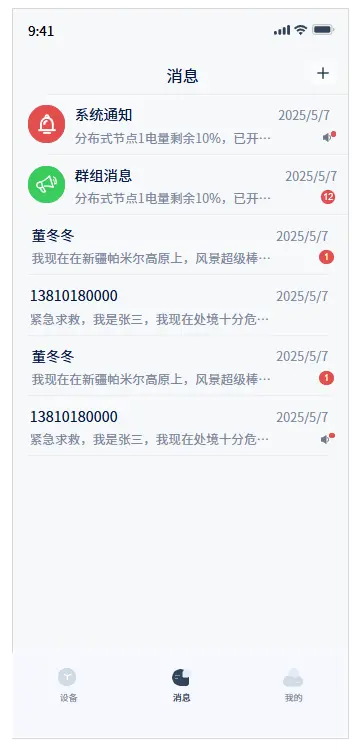

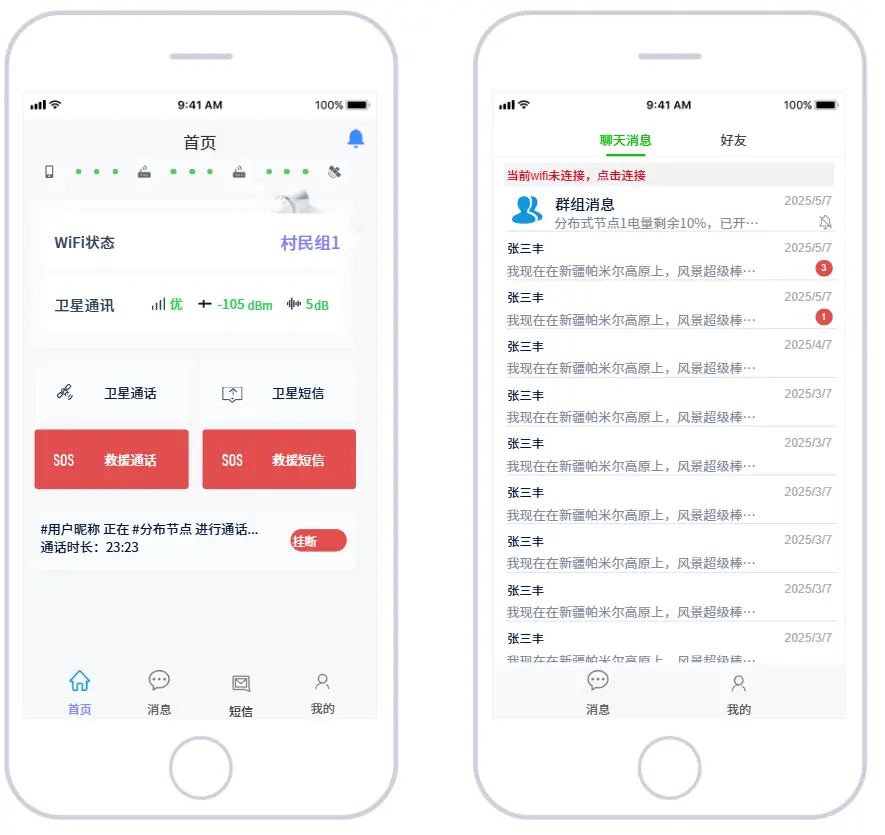

02 方案介绍-APP内部即时通讯

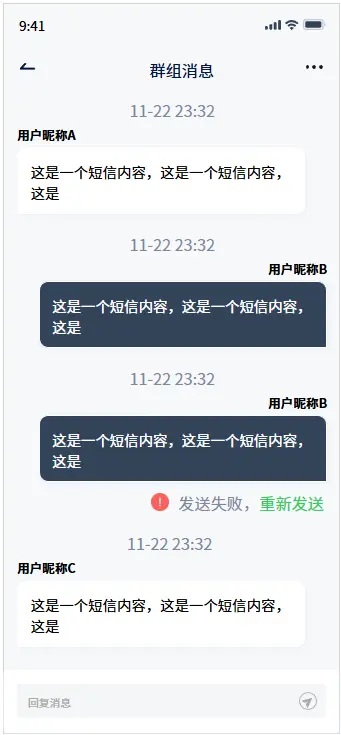

内部即时通讯：以局域网为媒介，构建基于局域网内群组通讯和点对点通讯能力。群组通讯将同局域网内在线人员自动建群，所

有在线人员可在群内进行消息共享。点对点通讯可依据在线人员列表，支持文字、语音、图片、电话形式一对一聊天。

点对点通讯

局域网

外部通讯：以卫星网络为媒介，构建基于卫星网络下的SOS求救、卫星电话、卫星短信能力；SOS求救需提前设置紧急联系人，

紧急情况一键触发，摆脱拨号慢的困扰；卫星电话、卫星短信可在无网络环境下，直接通过卫星网络与外界建立沟通。

02 方案介绍-APP外部通讯-卫星/SOS 电话

外部通讯-卫星电话转接：应急场景下，卫星电话接通后，可通过转接，拨通其他在线人员电话，能够迅速建立沟通通道，快

速掌握目标现场实际情况，为应急救援提供有效决策。

02 方案介绍-APP外部通讯-卫星电话转接

设备管理

数据可视化拓扑管理，数据在线状态监控

管理，快速定位设备运行状态

数据采集/指令下发

对设备电量、在线状态等数据进行采集

通过指令下发对设备进行远程重启

告警管理

依据采集的数据，实现低电量预警告知、

SOS告警信息实时查看

看板展示

通过地图，把数据、设备、告警信息汇总

展示，一目了然

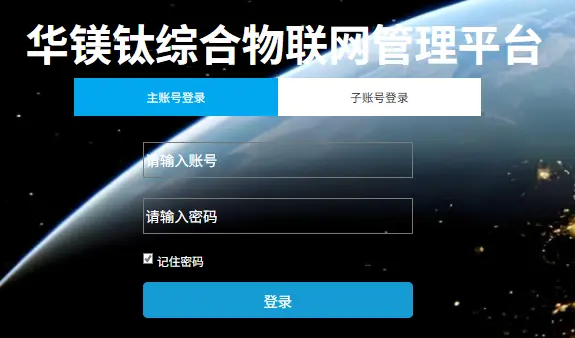

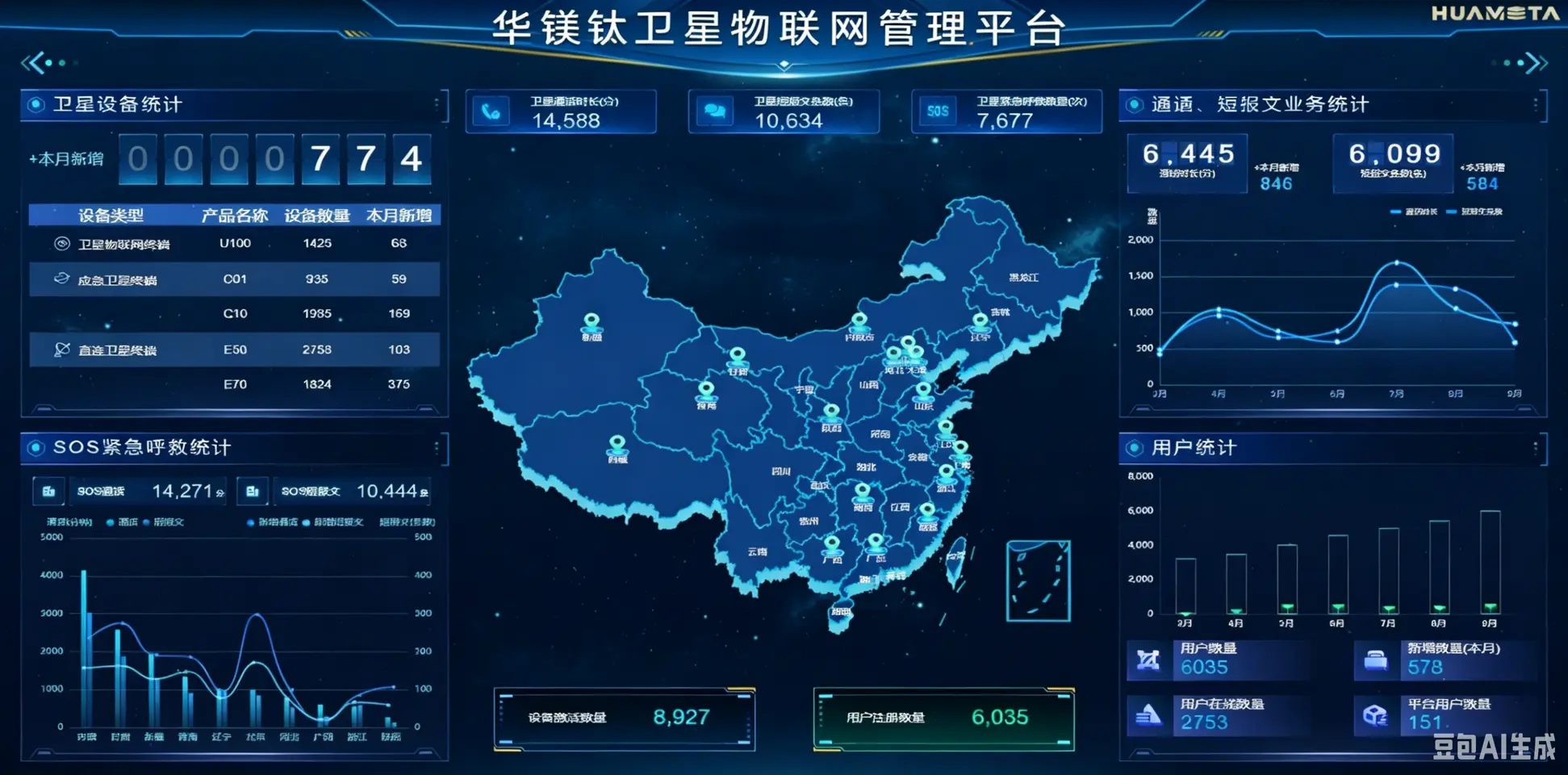

物联网管理平台：通过看板展示、数据采集、设备管理、指令下发及告警管理等功能，构建“数据感知-监控预防”体系，为设备

远程维护，日常监控提供了有效的手段。

02 方案介绍-云平台管理

02 方案介绍-终端产品介绍

指挥决策层面：依托高速卫星通信终端实时回传灾区现场音视频画面，同步上传至统一调度平台，实现灾情全域可视化管控，为上层应

急研判、统筹调度提供精准数据支撑。

一线救援层面：救援人员配齐手持移动终端、抛投式应急终端、自组网对讲机、三网通背包基站多类设备协同使用，深入受灾现场开展

高效搜救与现场协同指挥。

受灾群众层面：灾前提前配备手持应急通信终端，灾害突发后可通过卫星电话、SOS电话快速打通对外联络通道，保障高危区域群众通

讯不断、求助有路。

高速卫星通信终端

视频回传

手持卫星终端

卫星电话、SOS

抛投式卫星终端

无人机抛投、卫星电话、SOS

自组网对讲机

SOS救援

三网通背包站

地面网络打通

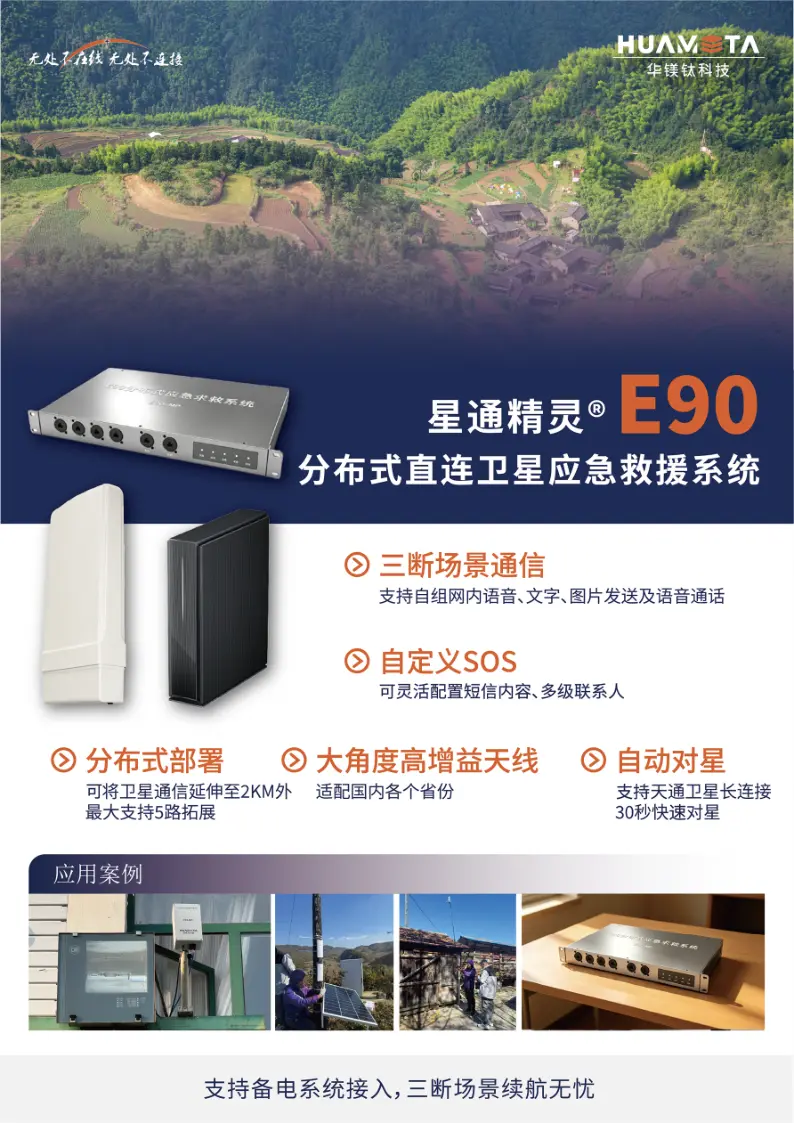

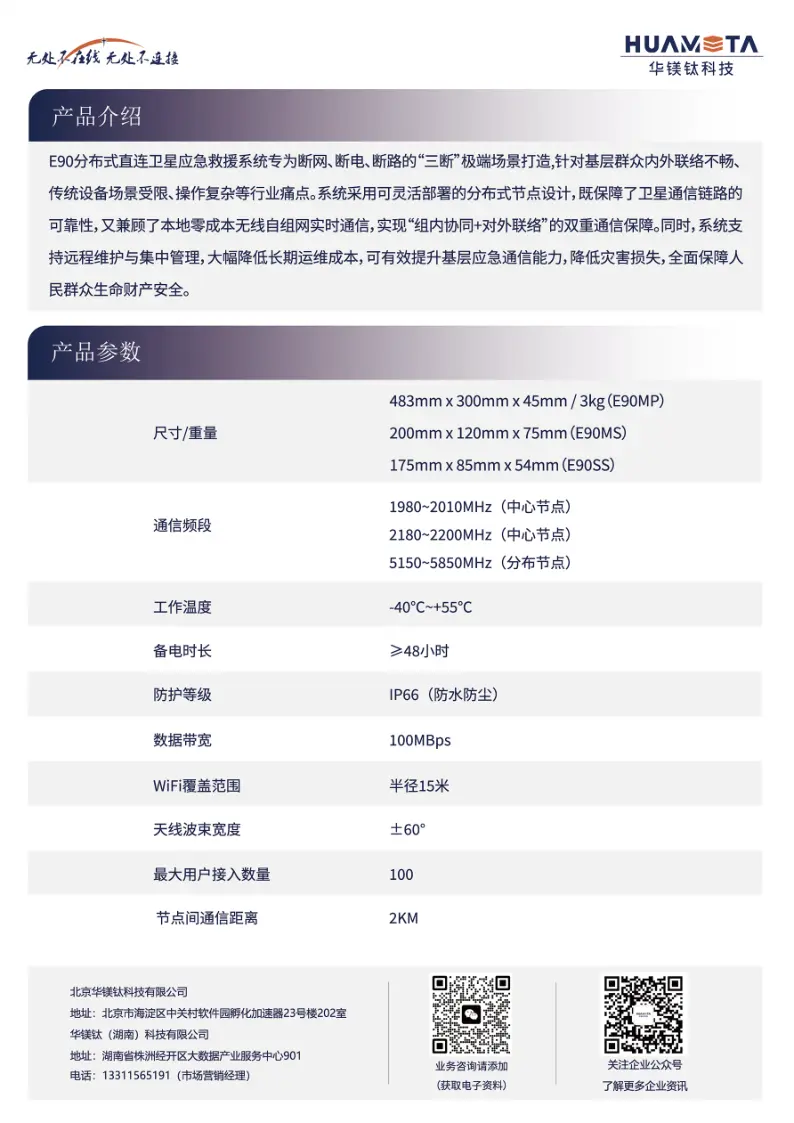

02 方案介绍-终端产品介绍-E90

使用场景

•灾前预防、灾时SOS求救、灾后指挥

使用人员

•指挥决策人员、一线救援人员、受灾群众

核心亮点

•全天候对星，无需开机对星，随时可用

•通信距离可扩展至2-3公里

•三级紧急联系人自动拨打

•支持备电系统接入：≥48h

•平急两用，卫星资源管控（通过用户权限划分）

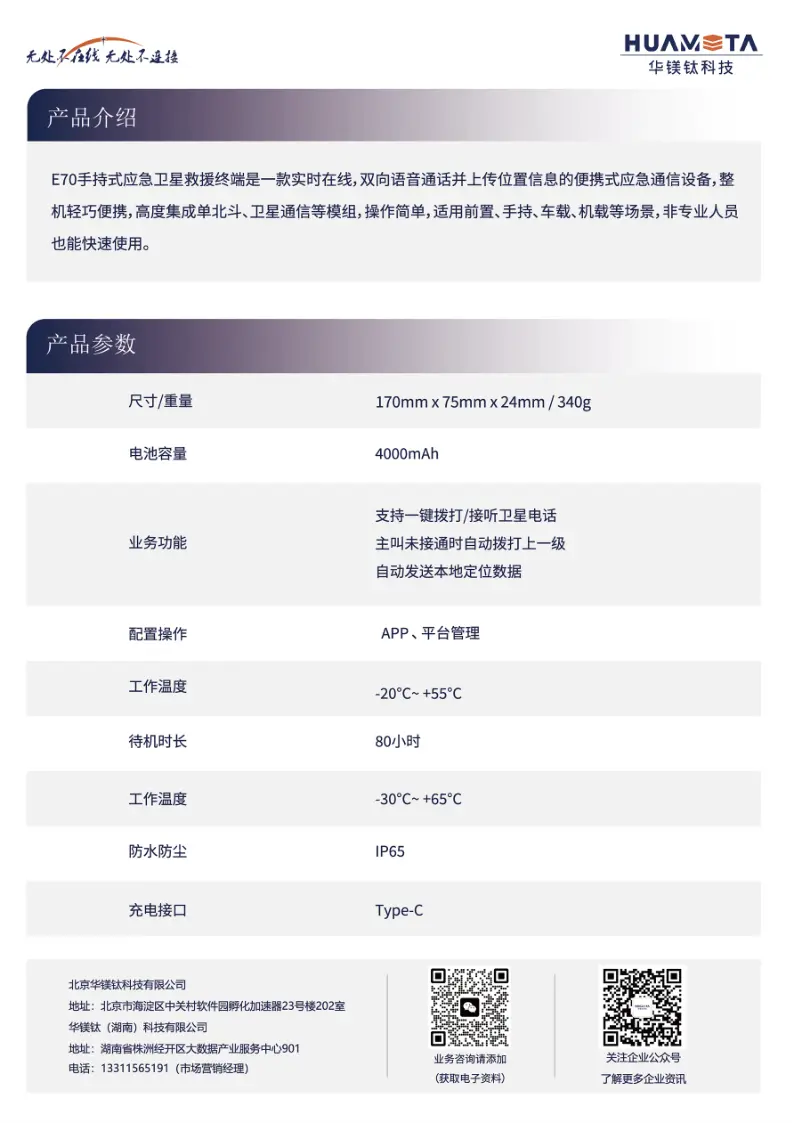

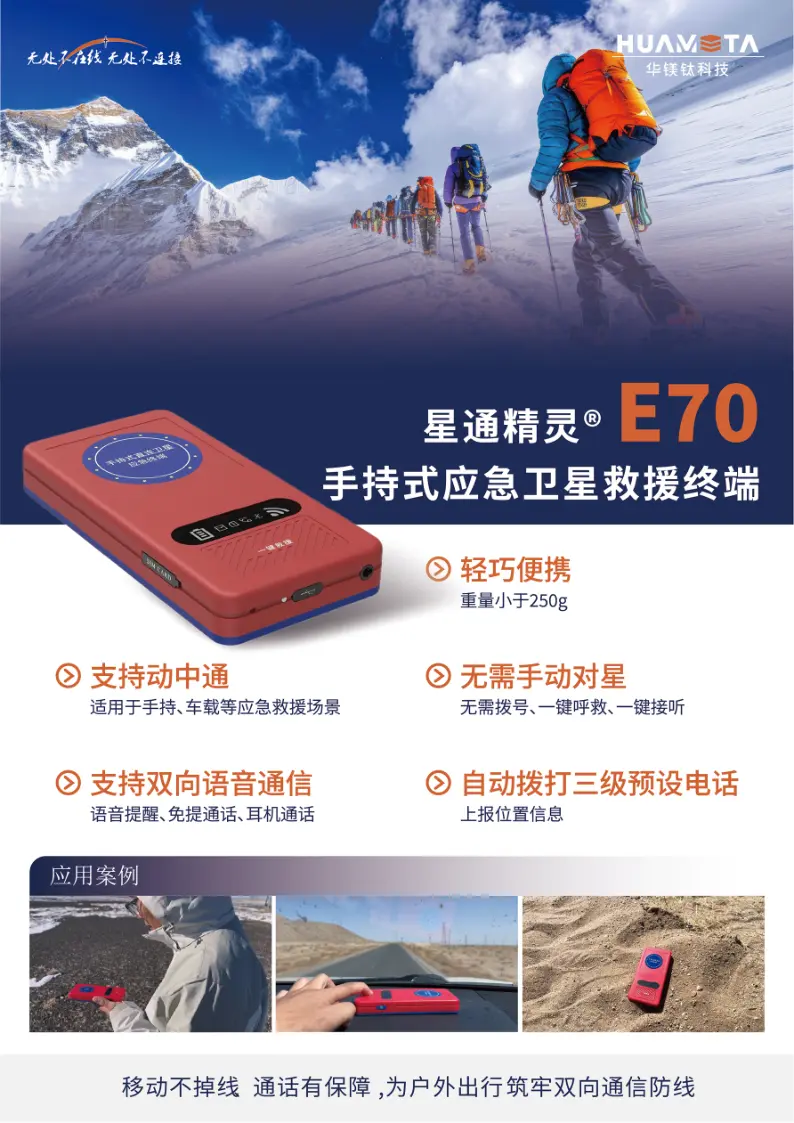

02 方案介绍-终端产品介绍-E70

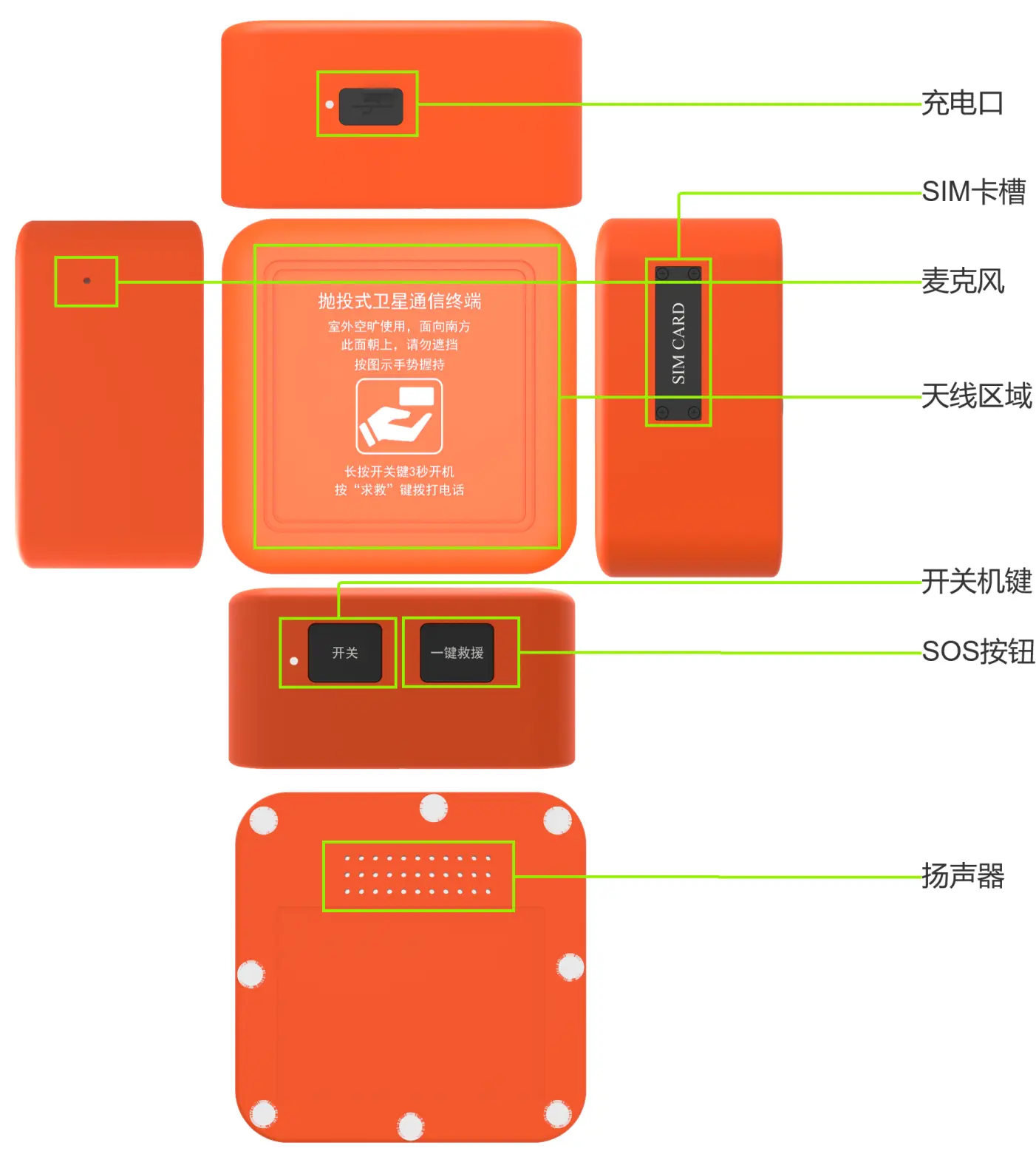

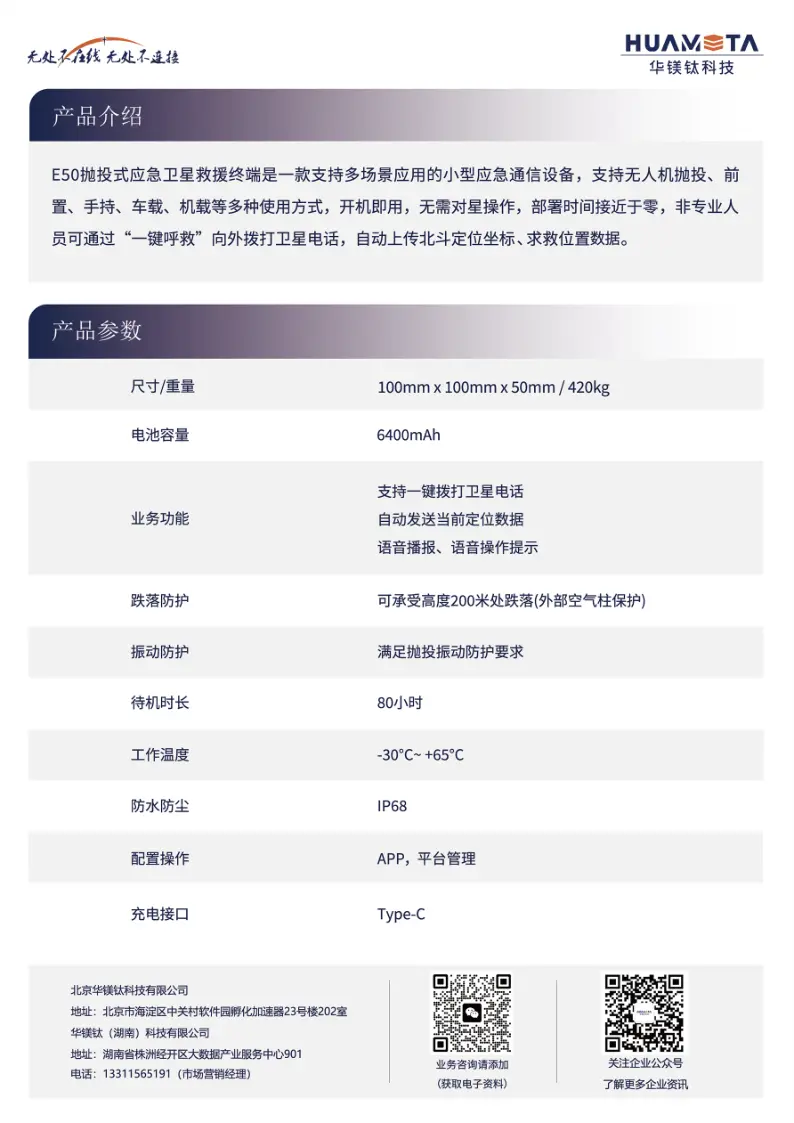

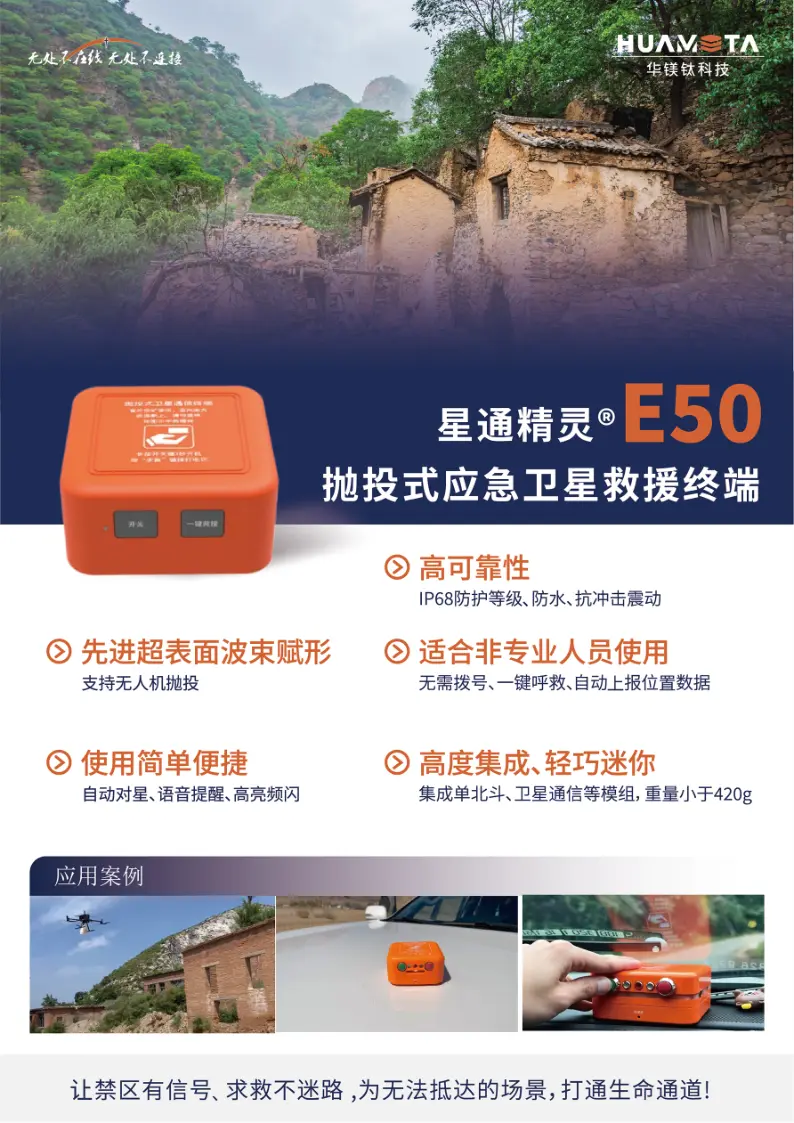

02 方案介绍-终端产品介绍-E50

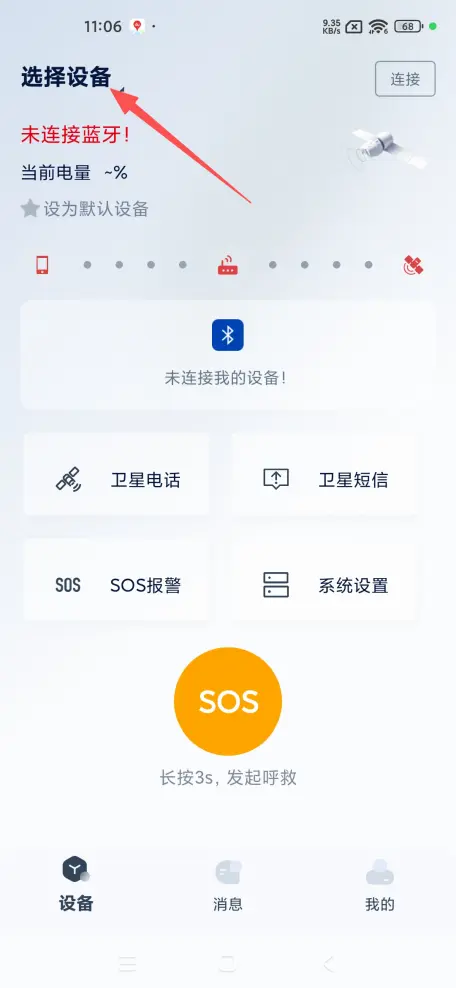

外部通讯：应急场景下，可通过APP拨打卫星电话、一键SOS救援，能够迅速建立沟通通道，快速掌握目标现场实际情况，为应

急救援提供有效决策。

02 方案介绍-APP外部通讯

核心场景

•灾时SOS求救：人员无法抵达灾区时，

无人机抛投使用，可快速建立通信通道

使用人员

•指挥决策人员

•一线救援人员

•受灾群众

核心功能/亮点

•开机自动对星，无需手动对星

•一键SOS拨号便捷，三级紧急联系人自动

拨打，自动上报位置

•支持抛投，可快速送至受灾区域

核心场景

•灾前预防：可提前分配至高危山区

•灾时SOS求救：一线救援人员可佩戴，受灾群众一

键SOS救援，开机即用

•灾后指挥：可进行实时通话进行指挥

使用人员

•指挥决策人员

•一线救援人员

•受灾群众

核心功能/亮点

•开机自动对星，无需手动对星，对星时间短

•一键SOS拨号便捷，三级紧急联系人自动拨打，

自动上报位置

•手持便携式，轻巧便携

02 方案介绍-终端对比-E70/E50/传统卫星电话

核心场景

•灾前预防：可提前配置给高危山区

•灾时通话：拨打卫星电话

使用人员

•指挥决策人员

•一线救援人员

•受灾群众

核心功能/亮点

•手动拨打卫星电话

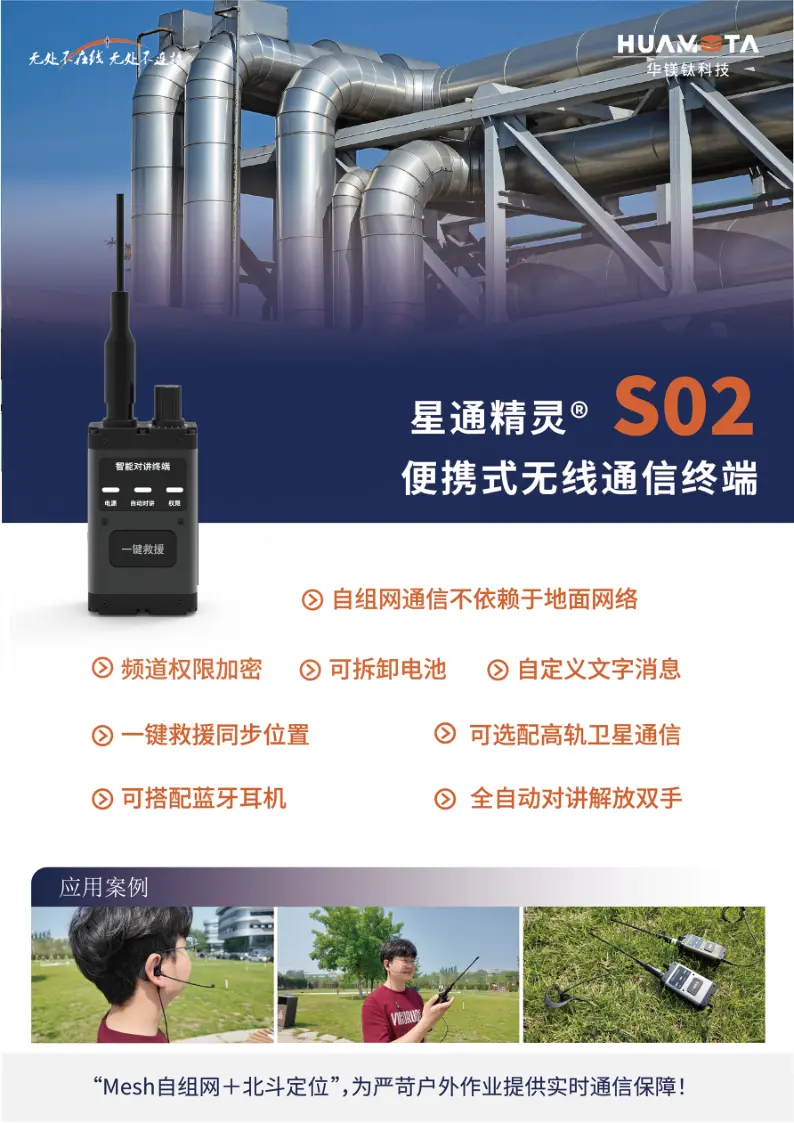

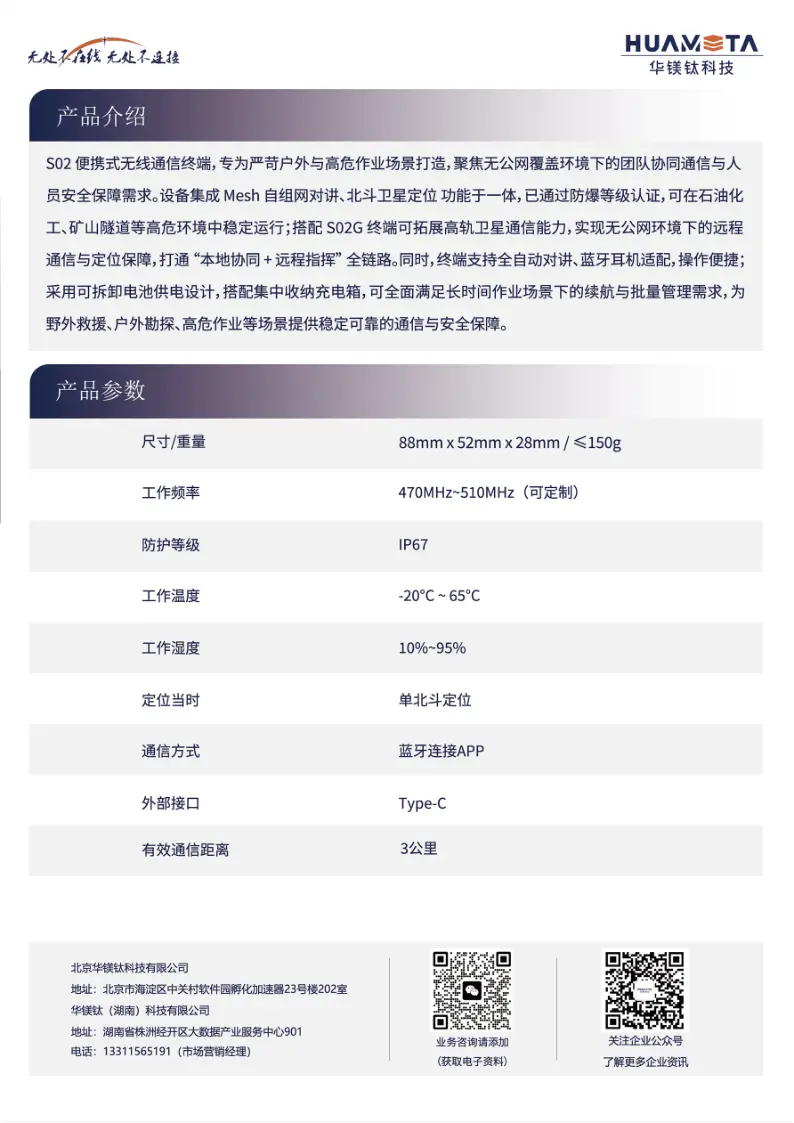

02 方案介绍-终端产品介绍-S02

使用场景

•灾时SOS求救、救援人员协调沟通

使用人员

•一线救援人员

核心亮点

•开机自组网，全自动对讲，解放双手

•支持最多8人同时对讲

•对讲距离支持2公里

•自组网通信不依赖于地面网络

•可搭配蓝牙耳机

•一键救援同步位置

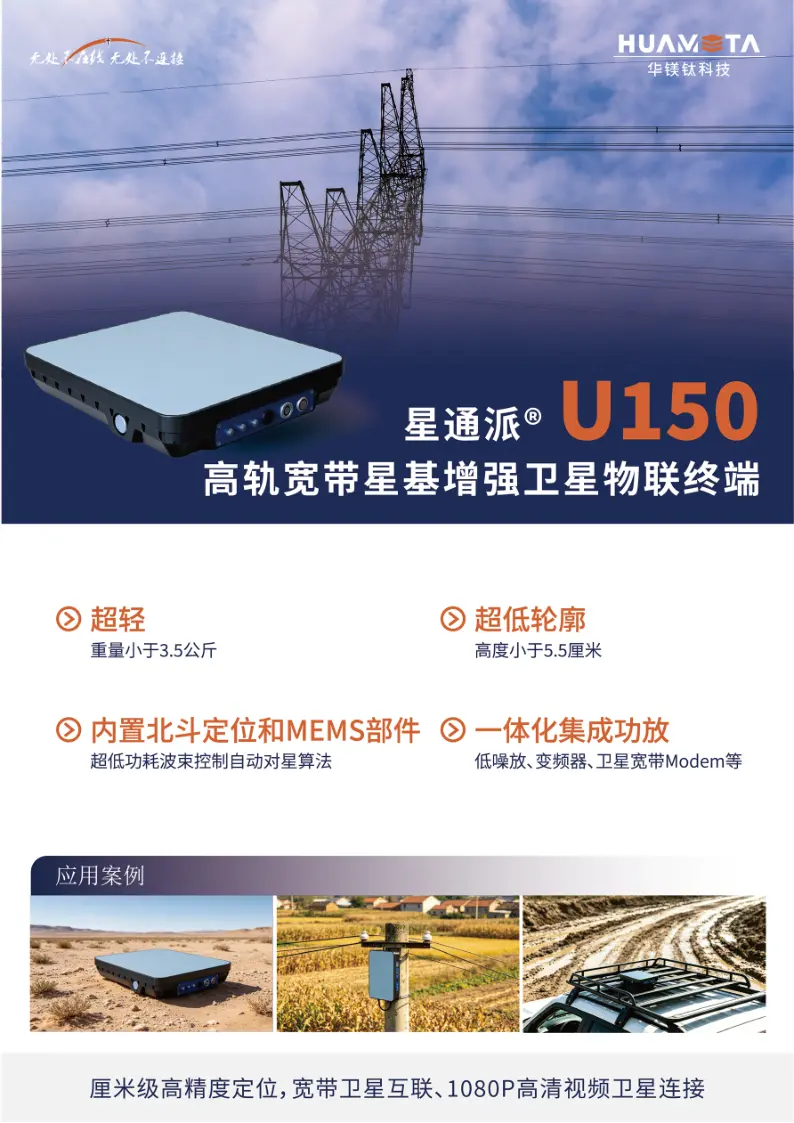

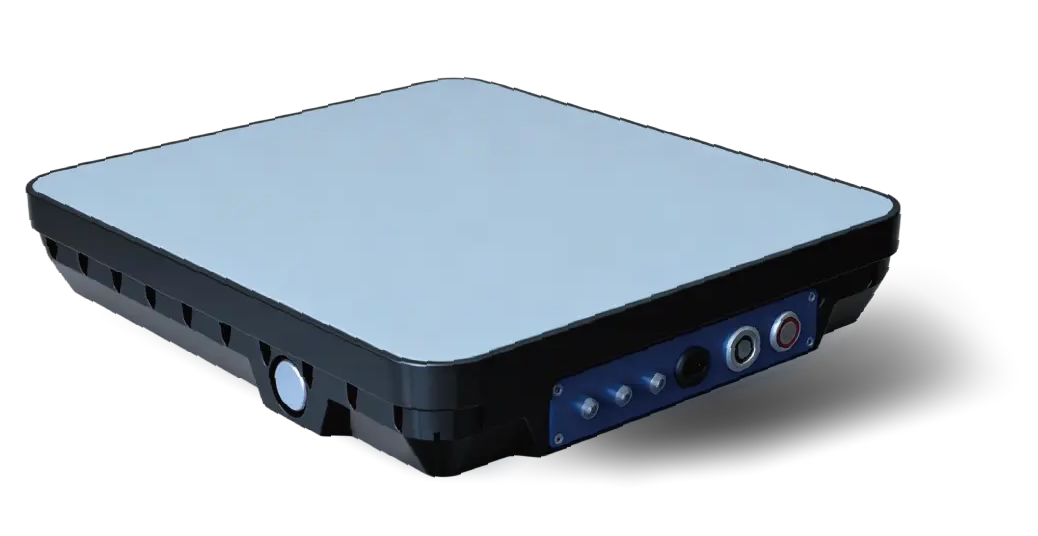

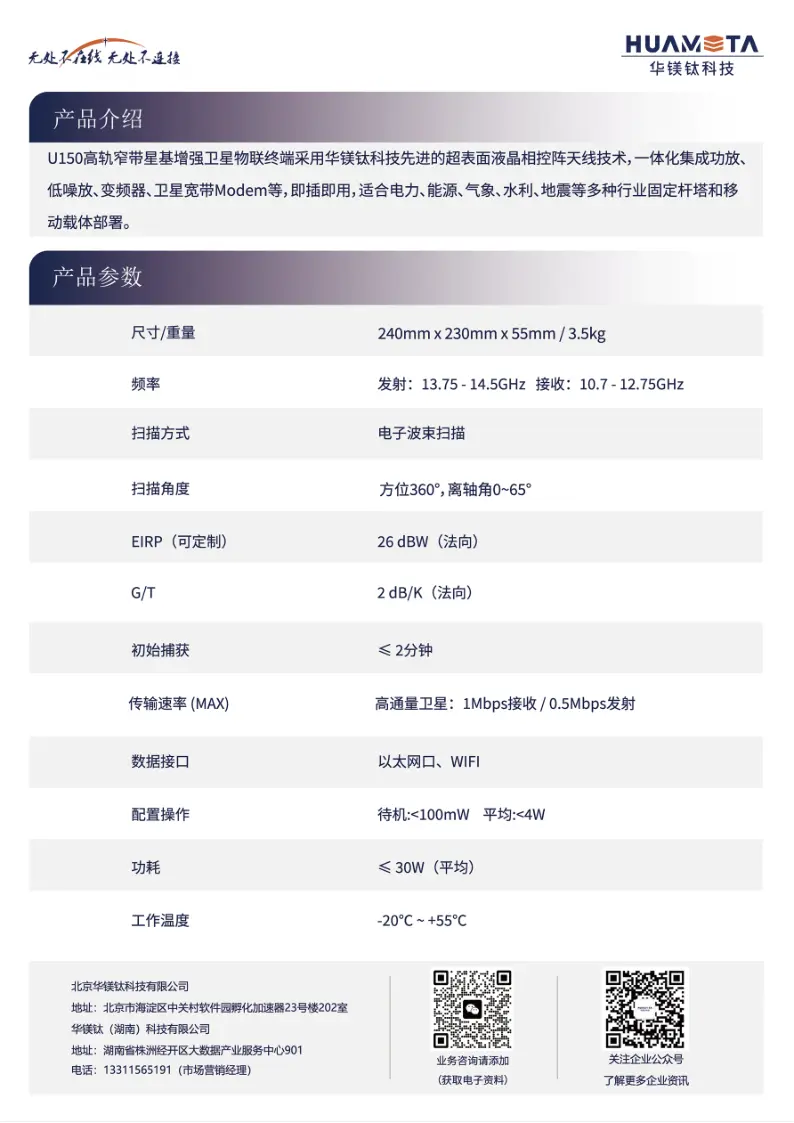

02 方案介绍-终端产品介绍-U150

使用场景

•灾时信息回传

使用人员

•决策指挥人员

•一线救援人员

核心亮点

•支持图像回传，可将灾区画面传回

•宽带卫星互联

•高精度定位

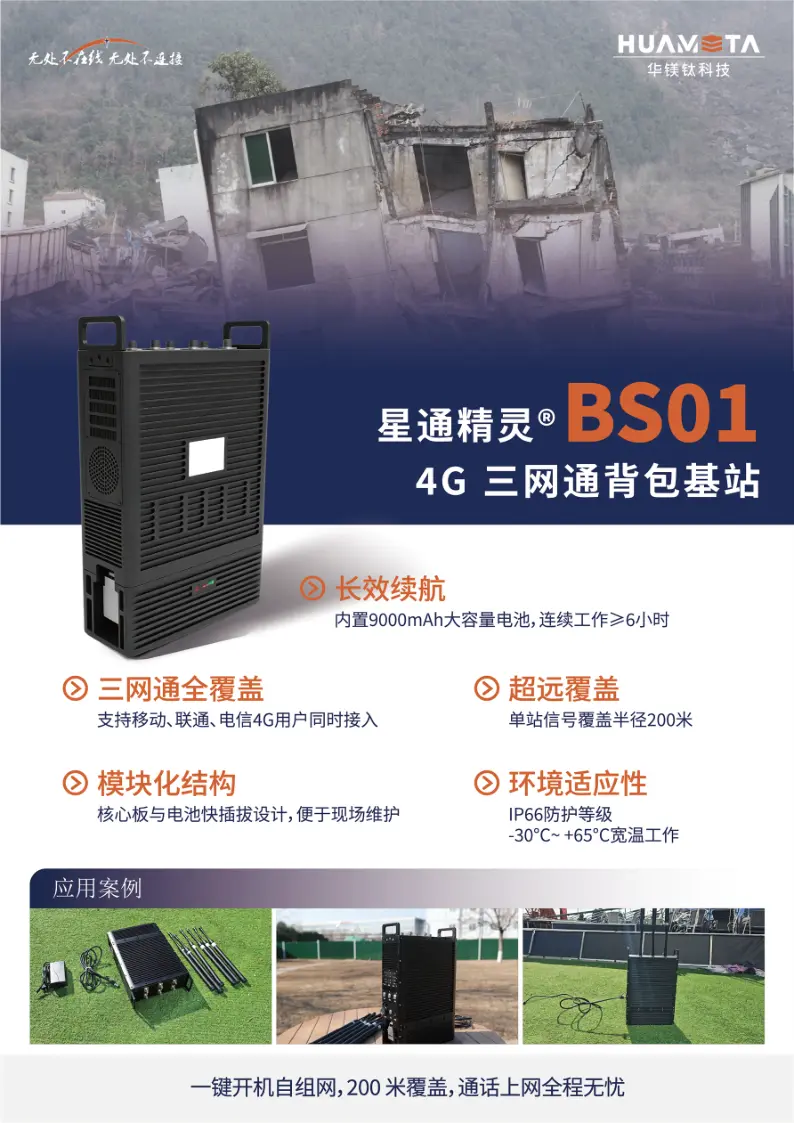

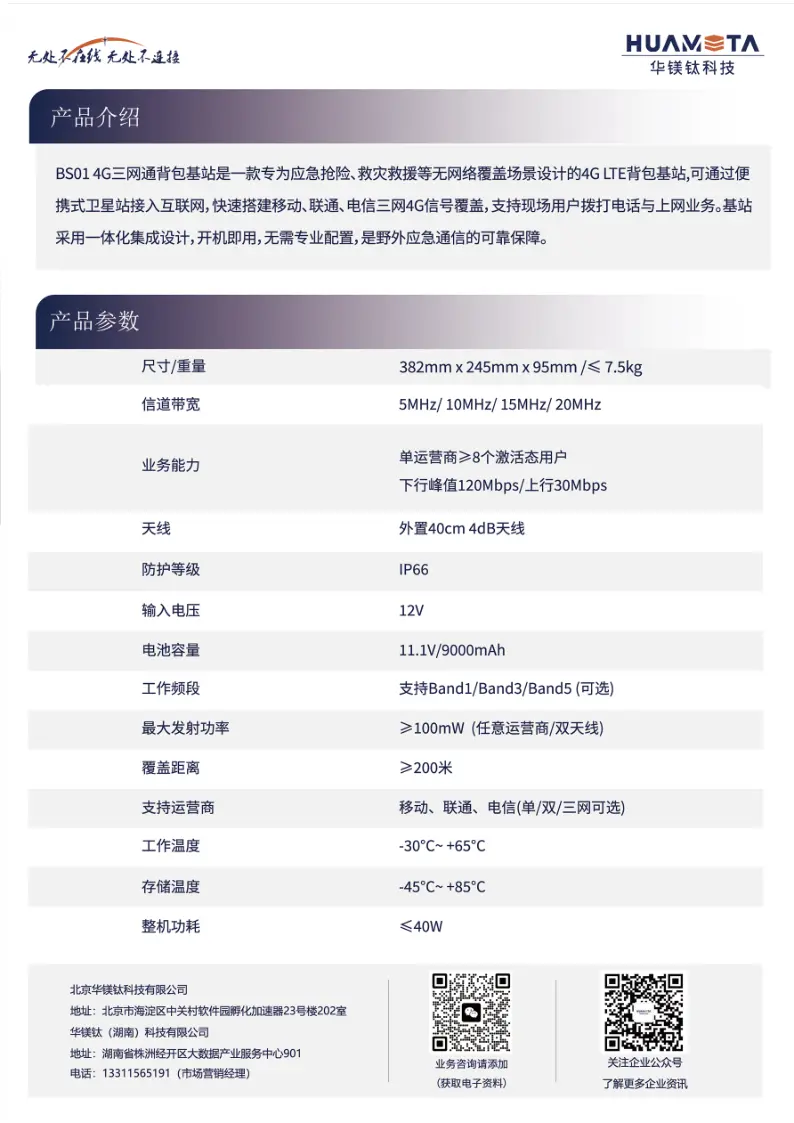

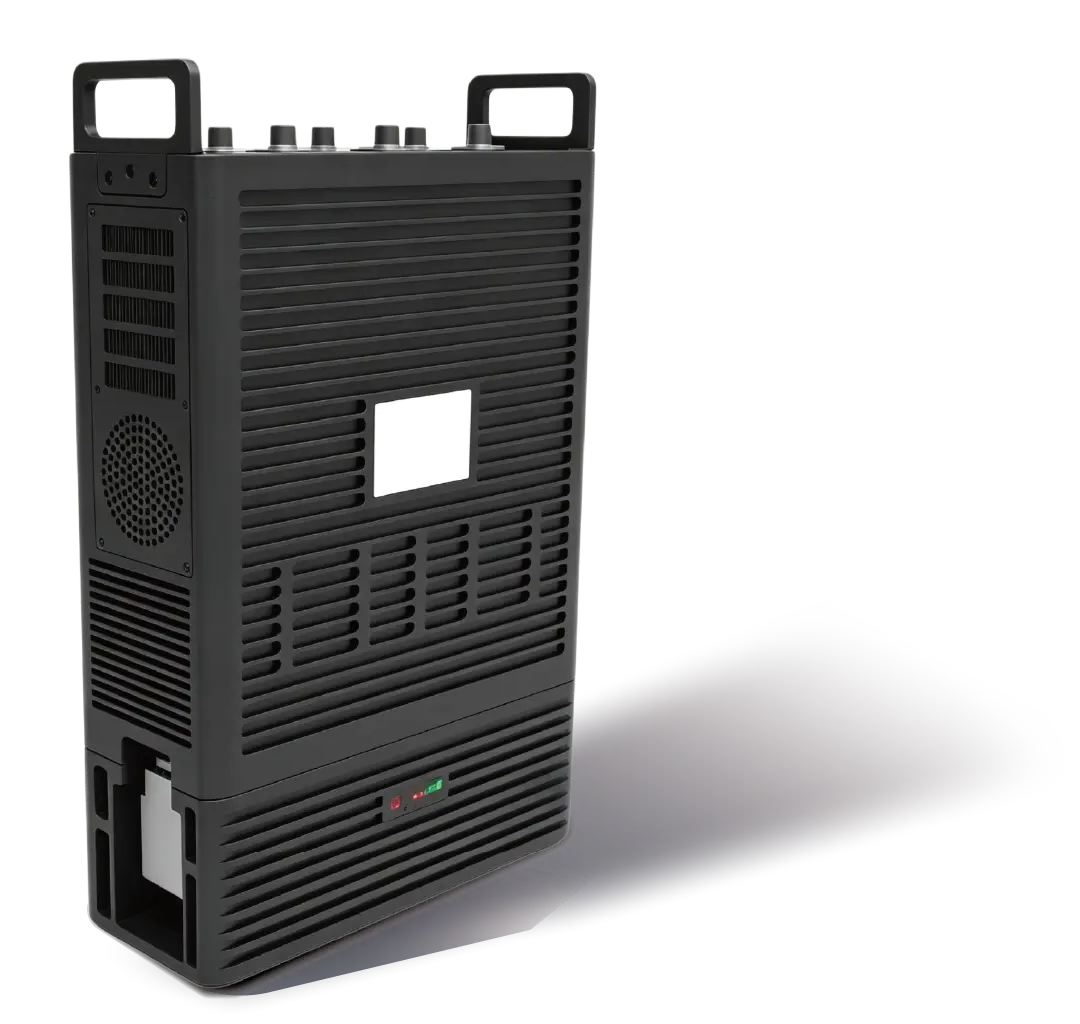

02 方案介绍-终端产品介绍-BS01

使用场景

•灾时网络搭建

使用人员

•一线救援人员

核心亮点

•开机自组网，200米覆盖，通话上网全程无忧

•可通过便携式卫星站接入互联网、支持移动、

联通、电信4G信号覆盖

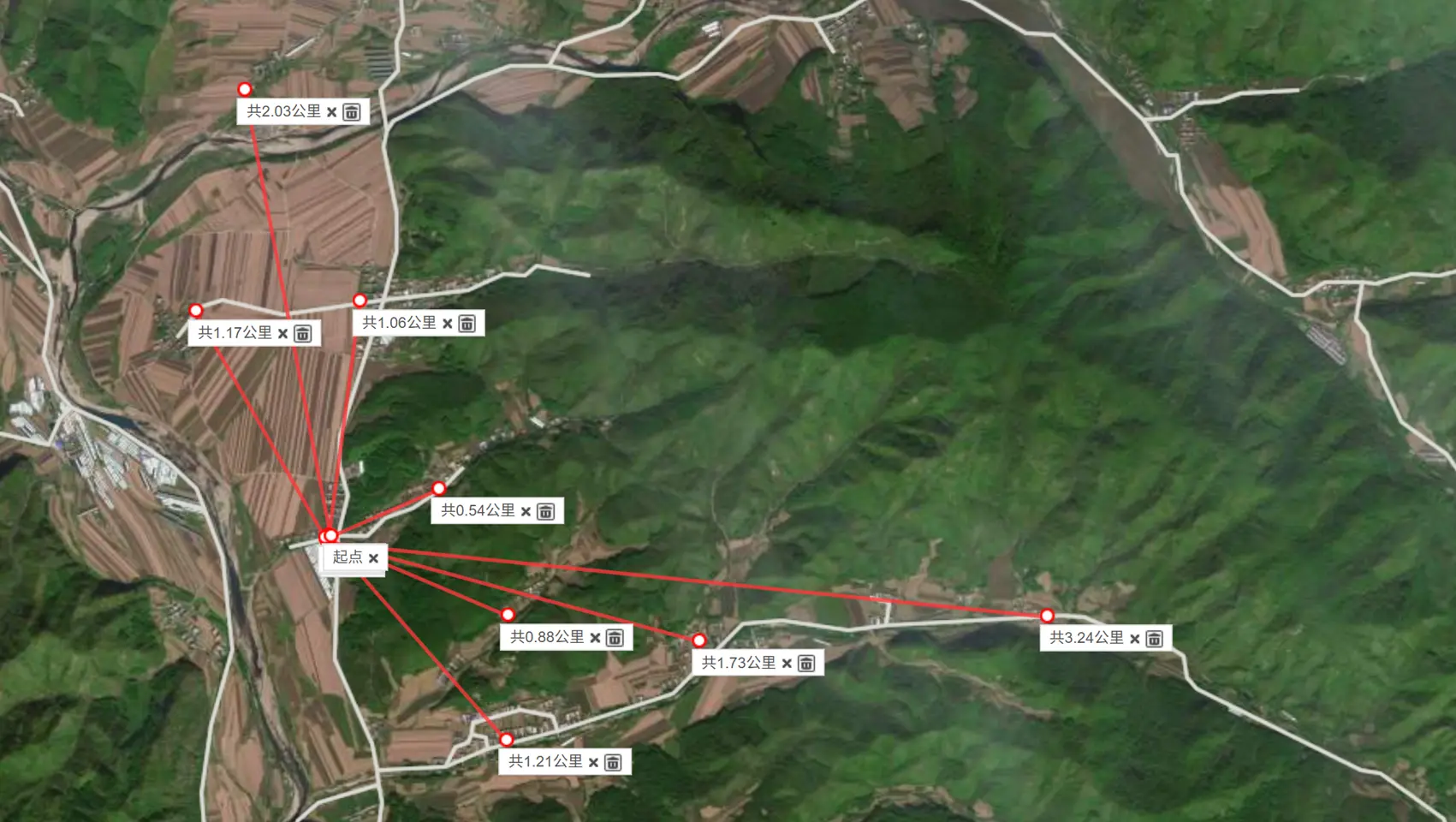

沈家堡

腰堡

下堡

后堡

台沟

三清观

小甸子

宋家隈

03 案例应用-辽宁三清观村地区应用-E90

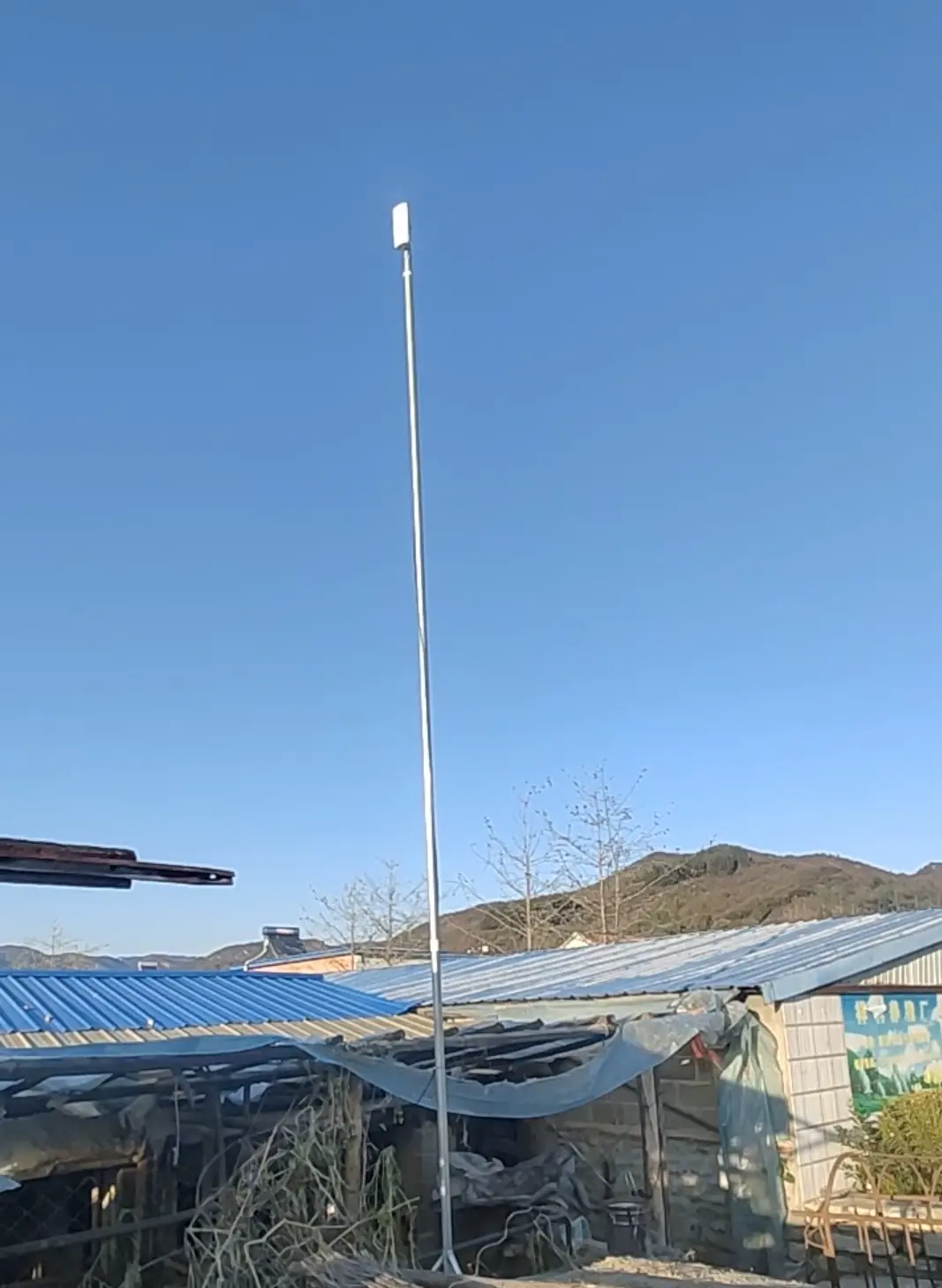

1、三清观通信小

站由市电保障运行，

安装在立杆上，负

责三清观村民的应

急通讯。距离村部

1.06公里，且有高

山阻挡。

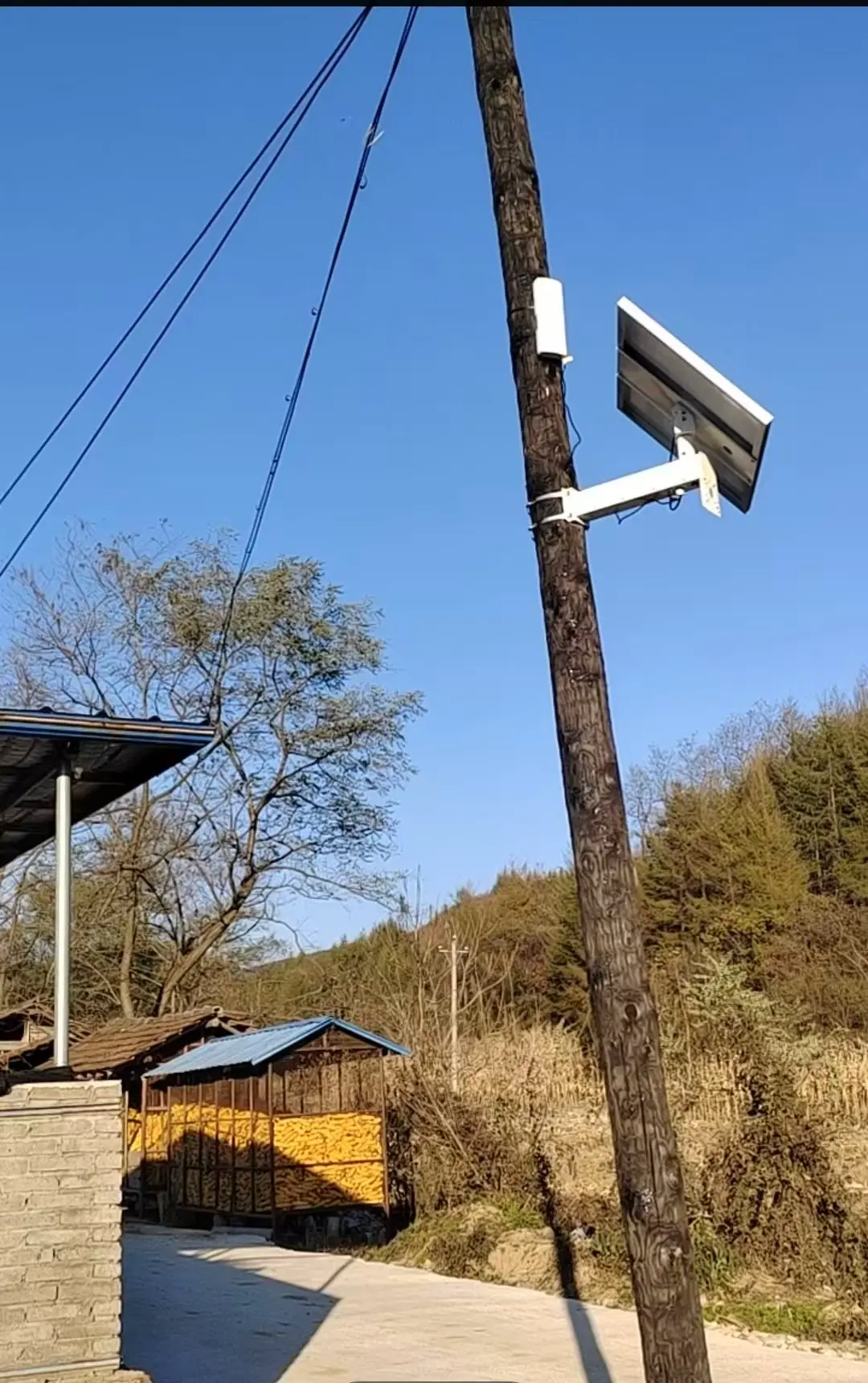

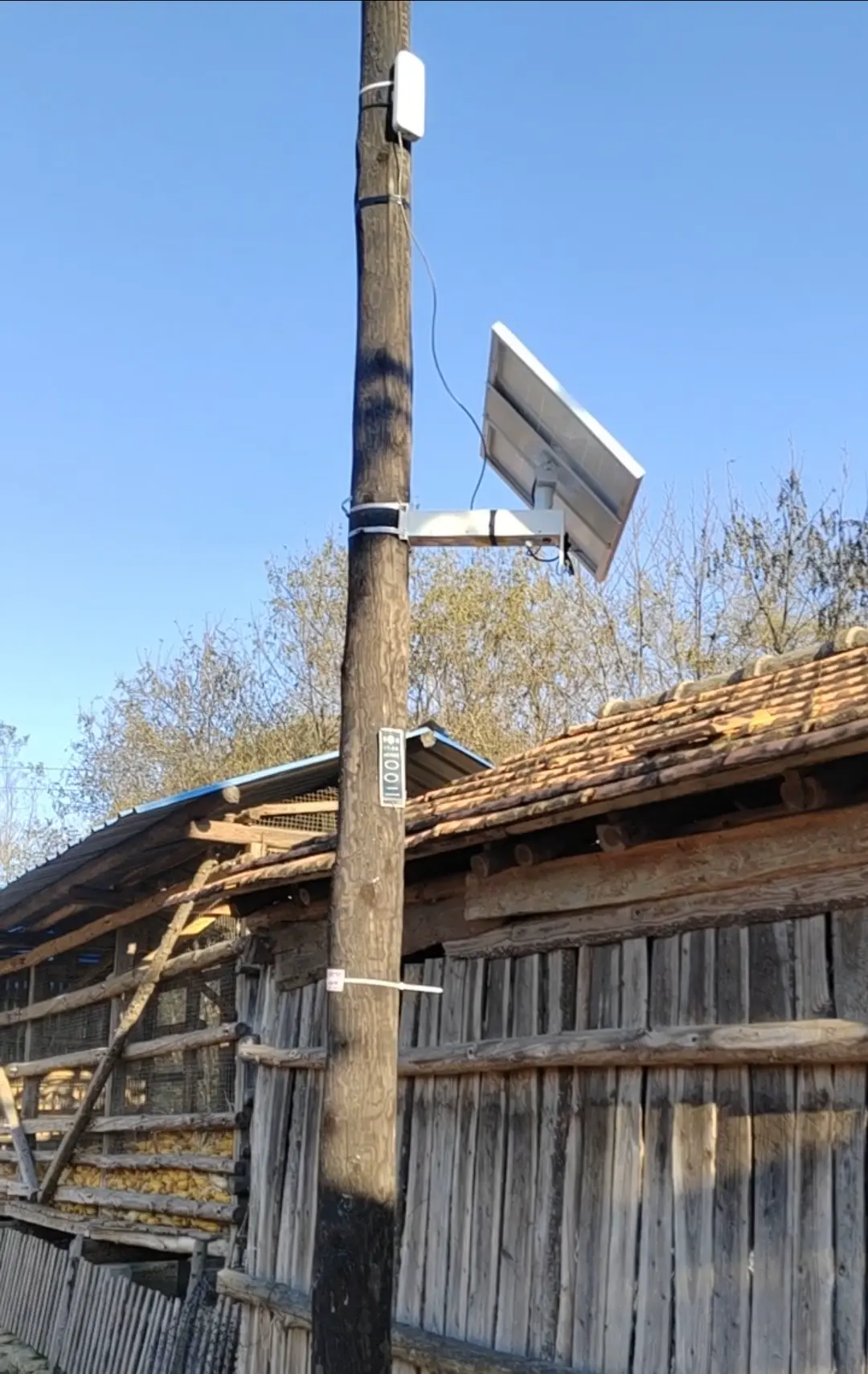

2、台沟通信小站由太

阳能供电保障运行，

安装在通讯杆上，负

责台沟村民的应急通

讯，安装位置位于台

沟组中心区域有高山

阻挡，距离村部0.54

公里。

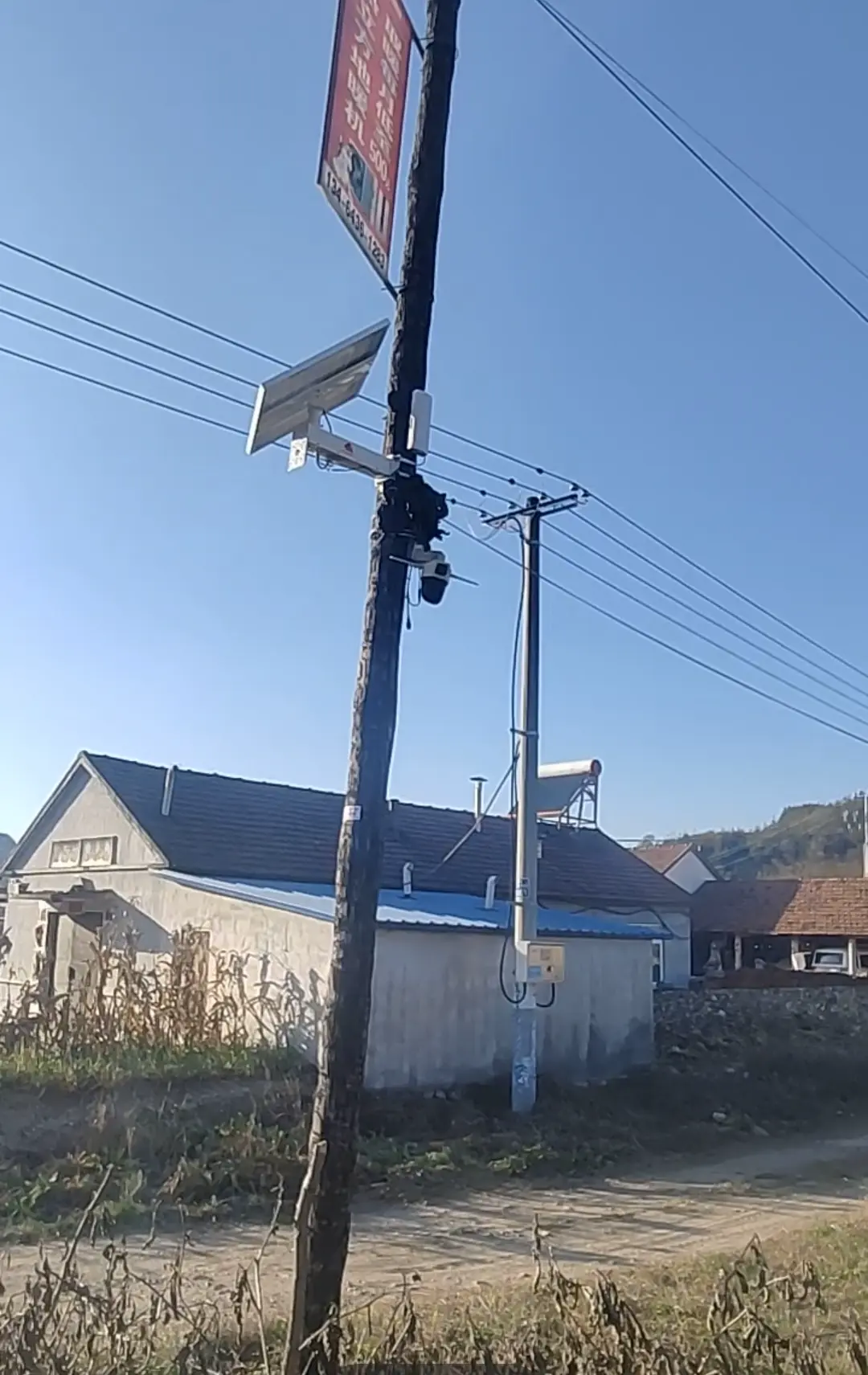

3、后堡通信小站

由太阳能供电保障

运行，安装在通讯

杆上，负责后堡村

民的应急通讯。距

离村部0.88公里，

有高山阻挡。

4、下堡通信站由太

阳能供电保障运行，

安装在通讯杆上，

负责下堡村民的应

急通讯。距离村部

1.21公里。

03 案例应用-辽宁三清观村地区应用-E90

04 创新优势

全链路冗余通信架构创新

“卫星+4G+自组网”三重冗余，破解“

通信孤岛”。

分钟级极速部署体系创新

“自动适配+免调试+多形态投送”，部署

效率显著提升。

“预防-救援-协同”闭环流程创新

融合多技术，实现预防、救援流程无缝衔

接。

场景化定制终端矩阵创新

抛投、手持、车载、分布式等多形态终端

，全场景适配。

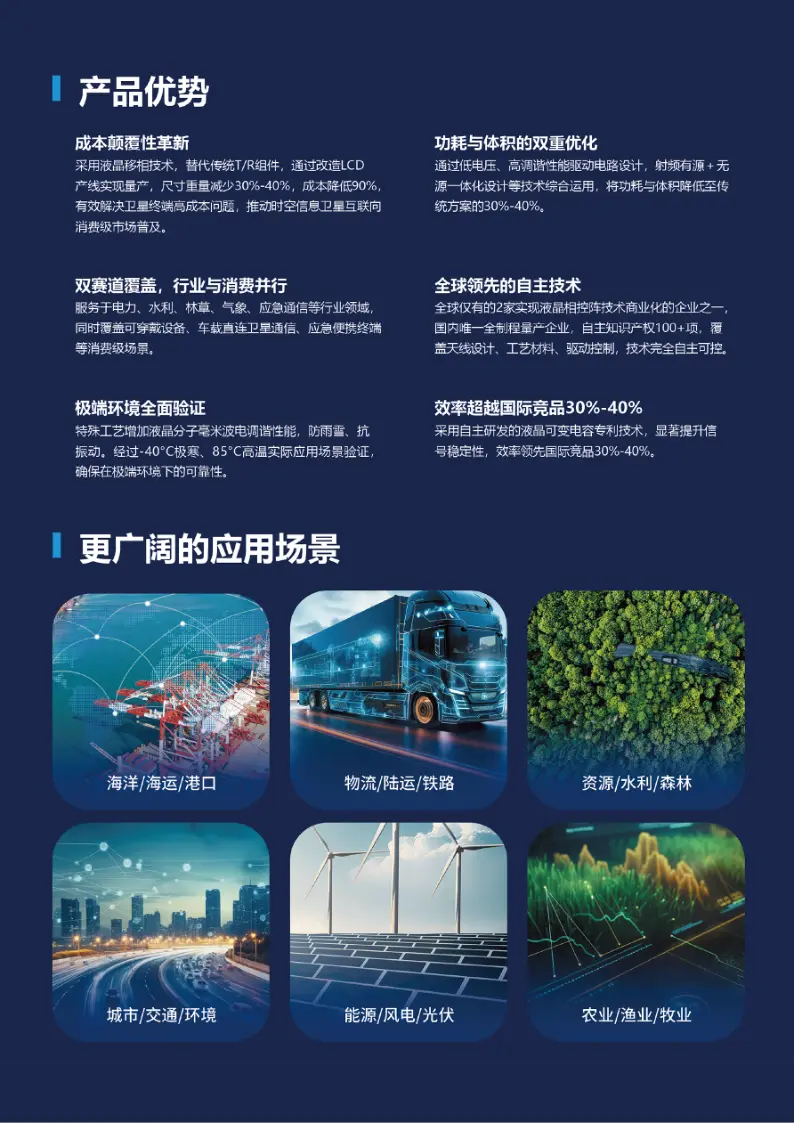

公司优势：华镁钛科技，国内首个实现“液晶超材料相控阵天线”商业化量产的“专精特新”企业，拥有超70项发明专利，核心技术

国产化率100%。

方案优势：包括全链路冗余通信架构设计、分钟级极速部署体系、“预防-救援-协同”闭环流程创新、场景化定制终端矩阵创新等。

04 总结

回顾痛点

• 被动响应：风险来临后才启动应对，错失最佳处置时机。

• 信息壁垒：各部门数据独立，无法形成统一的态势感知视图。

• 决策困境：依赖人工经验判断，决策流程长，效率低下。

核心结论

告别被动响应，迈向主动预防；打破信息壁垒，构建稳定通道；终结决策困境，实现精准指挥。“分布式卫星直连应急

救援系统”结合多形态卫星终端，不仅是一套通信方案，更是应对极端挑战的坚定承诺。

• 主动预防：我们用分布式卫星网络，打破时空的枷锁，将风

险阻隔在发生之前。

• 全域互联：我们用稳定可靠的通信，保障生命的通道，让指

令与数据时刻在线。

• 精准指挥：我们用科技的力量，赋予应急处置前所未有的掌

控力，让救援更高效。
